Beschrijving

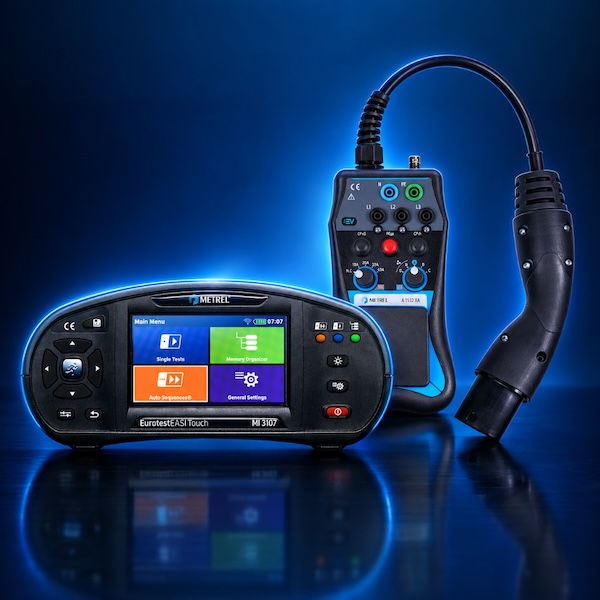

Metrel MI3107 EurotestEASI Touch installatietester inclusief A1532XA EVSE-adapter
De Metrel MI3107 EurotestEASI Touch in combinatie met de A1532XA EVSE-adapter vormt een complete en professionele oplossing voor het meten, controleren en inspecteren van elektrische laagspanningsinstallaties en EV-laadstations.
De MI3107 is een multifunctionele installatietester die is ontwikkeld voor installateurs, inspecteurs en onderhoudstechnici. Het instrument combineert uitgebreide meetmogelijkheden met automatische testprocedures, een groot kleurenaanraakscherm en moderne communicatiemogelijkheden.
Met de meegeleverde A1532XA EVSE-adapter wordt de MI3107 uitgebreid met mogelijkheden voor het testen van Mode 3 EVSE-laadapparatuur met een Type 2-aansluiting. Hierdoor is deze set bijzonder geschikt voor professionals die naast reguliere elektrische installaties ook laadpalen en laadinfra voor elektrische voertuigen inspecteren.
Dankzij de combinatie van de snelle MI3107 en de gespecialiseerde EVSE-adapter beschikt u over één complete meetoplossing voor zowel elektrische installaties als laadvoorzieningen
De Metrel MI3107 EurotestEASI Touch is ontworpen voor het efficiënt uitvoeren van initiële en periodieke controles aan elektrische laagspanningsinstallaties. De tester ondersteunt metingen en testprocedures voor onder andere TT- en TN-installaties en is geschikt voor professionele werkzaamheden binnen de installatietechniek.
Het 4,3 inch TFT-kleurenaanraakscherm zorgt voor een overzichtelijke bediening en duidelijke weergave van de meetresultaten. Dankzij de ingebouwde hulpschermen heeft de gebruiker tijdens het uitvoeren van metingen direct extra informatie en ondersteuning beschikbaar.
Een belangrijk voordeel van de MI3107 is de hoge werksnelheid. Afzonderlijke metingen, automatische tests en AUTO SEQUENCE®-procedures kunnen tot 50% sneller worden uitgevoerd dan bij de MI3100 EurotestEASI. Dit maakt de tester bijzonder geschikt voor installateurs en inspecteurs die dagelijks meerdere installaties of meetpunten controleren.
De krachtige 5,2 Ah lithium-ionaccu ondersteunt langdurig mobiel gebruik. Via de USB-C-aansluiting kan de tester bovendien snel worden opgeladen. De USB-C-aansluiting kan tevens worden gebruikt voor communicatie en gegevensoverdracht.
De MI3107 ondersteunt onder andere RCD type B en B+. Hierdoor kan de tester worden ingezet voor moderne elektrische installaties waarin steeds vaker geavanceerde aardlekschakelaars worden toegepast.
EVSE en laadpaal testen met de A1532XA
De A1532XA EVSE-adapter breidt de mogelijkheden van de MI3107 uit met specifieke functies voor het testen van EVSE-laadstations.
De adapter is bedoeld voor het controleren van de elektrische veiligheid en het functioneel testen van Mode 3 EV-voedingsapparatuur met een Type 2-connector. Hierdoor kan de combinatie worden gebruikt voor inspecties en controles van laadpunten voor elektrische voertuigen.
Met de A1532XA kunnen verschillende voertuig- en laadstatussen worden gesimuleerd. Hiervoor beschikt de adapter over onder andere een Proximity Pilot-weerstandskeuzeschakelaar en een Control Pilot-weerstandselector.
Daarnaast ondersteunt de adapter belastingstests tot 13 A. Ook kunnen verschillende foutcondities worden gesimuleerd, waaronder diodekortsluiting, PE-CP-kortsluiting en PE open. Hiermee kan niet alleen worden gecontroleerd of een laadpunt spanning levert, maar kan ook de reactie van het laadstation op verschillende omstandigheden worden onderzocht.
De adapter ondersteunt bovendien 6 mA EV RCD-tests. In combinatie met de automatische testmogelijkheden van ondersteunde Metrel-installatietesters kunnen verschillende teststappen efficiënt achter elkaar worden uitgevoerd.
Automatische EVSE-tests en rapportage
In combinatie met de AutoSequences® van de Metrel-installatietester kan de A1532XA worden gebruikt om een laadstation stap voor stap elektrisch en functioneel te testen.
Hierdoor hoeft de gebruiker niet voor iedere afzonderlijke test handmatig alle instellingen te selecteren. De automatische testprocedure zorgt voor een efficiënte en consequente werkwijze.
Meetgegevens kunnen vervolgens worden verwerkt voor professionele rapportage. In combinatie met MESM kunnen rapporten van EVSE-laadstations worden opgesteld en meetresultaten overzichtelijk worden gedocumenteerd.
De MI3107 beschikt daarnaast over WiFi en Bluetooth voor communicatie en gegevensbeheer en biedt ondersteuning voor Metrel Cloud.
Belangrijkste kenmerken:
- Multifunctionele installatietester voor elektrische laagspanningsinstallaties
- Complete oplossing voor installatietesten en EVSE-laadpuntinspecties
- Tot 50% sneller dan de MI3100 EurotestEASI
- Groot 4,3 inch TFT-kleurenaanraakscherm
- Automatische testprocedures en AUTO SEQUENCE®-tests
- Geschikt voor TT- en TN-installaties
- Ondersteuning voor RCD type B en B+
- EV-RCD-tests mogelijk met de A1532XA adapter
- A1532XA geschikt voor Mode 3 EVSE met Type 2 connector
- Belastingstests tot 13 A
- Simulatie van verschillende EVSE-foutcondities
- Ondersteuning voor 6 mA EV RCD
- Controle Pilot- en Proximity Pilot-functies
- WiFi en Bluetooth voor draadloze communicatie
- USB-C voor snel opladen en communicatie
- 5,2 Ah lithium-ionaccu voor langdurig mobiel gebruik
- Ondersteuning voor Metrel Cloud en MESM-rapportage
- Geschikt voor professionele inspectie en rapportage
De MI3107-A1532XA wordt geleverd met:
- Metrel MI3107 EurotestEASI Touch installatietester
- Metrel A1532XA EVSE-adapter
- A1532XA Type 2 aansluiting voor EVSE
- Aansluitmogelijkheden voor 3-fasige installatietester
- Aansluiting voor 1-fasige installatietester
- Mogelijkheden voor CP- en PP-simulatie
- Meet- en aansluitaccessoires behorend bij de MI3107
- USB-C-aansluiting voor opladen en communicatie
- Documentatie en handleiding
